數字化能源管理平臺
系統概述
目前全社會(huì )都在提倡節能,大都從材料、提高耗能產品能效
比等方面入手。但在實現運用中還是缺少詳細的數據和實時的分析,如:每天耗了多少能源(水、電、氣、熱等),是被誰消耗的?什么時間被消耗?同比是在增加還是減少?有了這些數字我們才能著手如何去改進、對下屬各部門進行節能考核、對節能效果進行評價。為此我們提出“要節能先計量”的理念。
武漢競達數字能源管理系統是我公司經過多年的行業積累在近年推出的一套幫助客戶更好實現用水、用電、用氣管理,提升企業經濟效益的集智能表計數據遠程抄讀、管網數據分析、輔助決策系統為一體的綜合性管理平臺。
此系統由計量?jì)x表、基于網絡(luò )的存儲發送裝置和分析決策管理軟件等三部分組成,通過計量?jì)x表將一系列的耗能參數加以采集,傳輸到能源管理系統,集中加以統計分析,給管理者提供決策的依據。數字能源管理系統采用了當前業界最為穩定成熟的計量技術、通信技術、管理技術做為依托,同時也納入了部分前瞻性技術以使系統更加具有生命力和靈活性。
系統功能
? 遠程集抄
表計數據遠程即時抄收為本系統基本核心業務,表計通過M-Bus/RS485總線將數據上傳至數據集中器,數據集中器通過PSTN/GPRS/GSM/CDMA/ Ethernet等信道于系統主站進行通信,完成整個系統基礎數據鏈的傳輸。
? 實時監控
實時監控主要用于管網關鍵節點的數據檢測,對于數據實時性要求高。本系統可對關鍵節點數據進行連續數據抄收并自動或被動上報系統主站。
? 管網分析
管網分析主要分為管網負載平衡分析和管網異常狀態報警等功能。管網負載平衡分析主要用于發現當前管網配置中不合理的分配問題;管網異常狀態報警主要是通過實時數據分析發現管網中存在的跑冒滴漏竊等異常事件,并及時呈現給管理部門以便快速處理。
? 遠程控制
遠程控制設備的遠程參數配置、設備程序遠程升級、遠程設備動作控制(如:水、氣表開關閥控制和電表的遠程斷送電控制)等。
? 貿易結算
本系統內融合了水、電、氣等費用的收繳功能,包括計費參數(結算方式、費率、費用補貼、賬單打印等)設置,并可根據客戶的實際需要做繳費模式的更改。
? 報表統計
系統生成各類數據報表包括:用量數據報表、財務報表、事件記錄報表等。
? 自助查詢
自主查詢功能模塊安裝在自主查詢終端上,用戶在中心及各個營業網點通過自主查詢終端查詢當前月、歷史月用量信息,繳費信息以及發布的公告信息等。
? 授權管理
系統根據不同角色配置分配給不同管理人員相應的管理和使用權限,做到授權管理到位。
? 數據安全
系統的安全對于系統來說是至關重要的,因此在系統設計中,要充分考慮到了系統的安全性和數據的安全性,進行了防災和容災設計,如:數據庫的冷熱備份、設備掉電數據保護等。
? 物業管理
本系統內置物業管理系統,包括業主信息、物業管理費、有線電視、供暖費、停車費等等可擴展模塊功能管理
? 設備管理
對實現系統功能的所有組成設備的管理,包括數據集中器、計量?jì)x表的檔案管理等

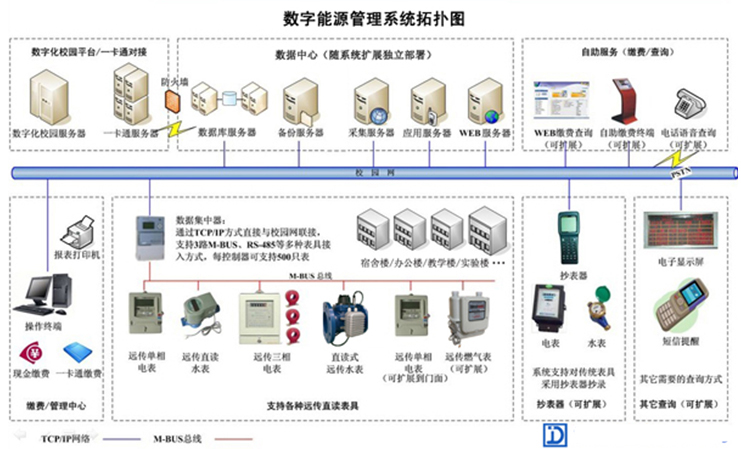

系統組成
? 數字能源管理軟件平臺
武漢競達數字化能源管理系統硬件平臺分為主站系統(服務器、繳費查詢終端、網絡(luò )設備等)和計量通信系統。數據集中器上行支持以太網/GPRS傳輸模式,下行支持M-BUS/RS-485等模式;計量表具包括遠傳水表、大口徑水表、單相電表、三相電表、燃氣表、熱量表等,支持M-BUS /RS-485傳輸。
